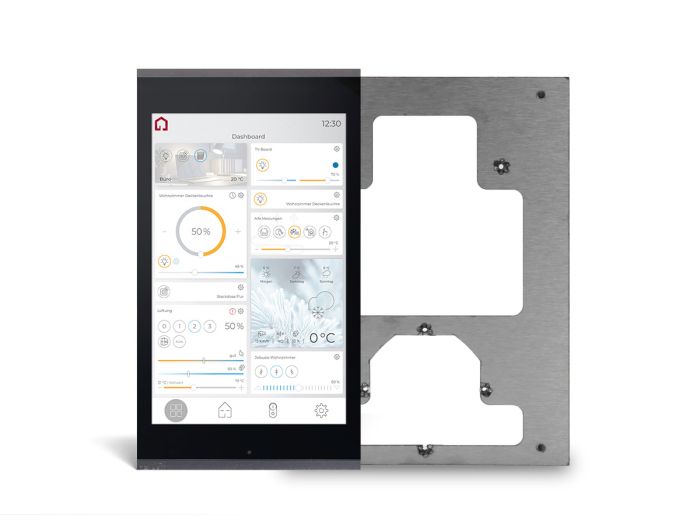

Controlmicro Austauschset: Merten Touch Panel 7
Von 1.779,00 €
Bis 2.845,00 €
Auf Lager
Das KNX-Touch-Panel Controlmicro ist die perfekte Alternative zum Merten Touch Panel 7. Das moderne Bedienpanel kann mühelos die gesamte KNX-Gebäudesteuerung auf seinem großzügigen 8-Zoll-Display abbilden. Zur Haussteuerung kann neben der inkludierten YOUVI Software auch jede andere Windows- oder Webbasierte Visualisierung genutzt werden. Nutzer erhalten so nicht nur ein elegantes KNX-Bediengerät mit einem höherauflösenden und größeren Display im Vergleich zum Austauschgerät, sondern auch direkt eine ansprechende Visualisierung der Haussteuerung. Dank des im Austauschset enthaltenen Adapters ist das flache Controlmicro schnell in der bisherigen Unterputzdose montiert – ohne dass dafür weitere Stemmarbeiten nötig sind.
Bitte beachten Sie: Das Controlmicro benötigt eine Spannungsversorgung von 24 V DC/2,4 A. Zur Nutzung des Controlmicros in der entsprechenden Unterputzdose ist möglicherweise ein zusätzliches Netzteil notwendig.
Aktuelle Lieferzeit: 2 Wochen
Controlmicro: Die zuverlässige KNX-Smart-Home-Lösung
Das Controlmicro ist ein zuverlässiges 8-Zoll-Multi-Touch-Panel mit integrierter KNX-Schnittstelle, hochwertigem Design, leistungsstarker Performance und geprüften Industriekomponenten. Als Alternative für das Merten Touch Panel 7 deckt auch das Controlmicro alle gängigen Funktionen der KNX-Gebäudesteuerung ab. So können die Zustände verschiedenster Geräte (bspw. Licht, Jalousien, Heizung oder Dimmer) problemlos angezeigt und gesteuert werden. Das Controlmicro kann, neben dem Bereich der Haus- und Raumsteuerung, auch als Status- und Informationsanzeige oder als Gegensprechstelle für Türsprechanlagen genutzt werden.
Der ideale Ersatz für das Merten Touch Panel 7
Der Raumcontroller Controlmicro ist der perfekte Austausch für ein altes Merten Touch Panel 7. Es ist ein vollwertiger mit Windows 10 LTSC ausgestatteter Rechner, der den Einsatz aller Windows- und Webbasierten Visualisierungen (z. B. Gira QuadClient*, X1 oder CubeVision von BAB-Tec) ermöglicht. Die gewünschte Visualisierung kann problemlos auf dem größeren und höher aufgelösten Display dargestellt werden. Oder man greift auf die inkludierte Visualisierung YOUVI zurück, die sich automatisch aus dem ETS-Projekt erstellt und höchsten Designansprüchen gerecht wird. Zudem profitieren Nutzer von den durch Windows bereitgestellten Features, wie einer schnellen Navigation durch Wischgesten oder der augenschonenden Bedienung im abgedunkelten Nachtmodus. Das vorinstallierte Windows LTSC reduziert Wartung und Softwareprobleme, da außer Sicherheitsupdates keine Windowsupdates zugelassen werden. Weiter können Browseranwendungen genutzt oder beliebige Windows-Programme installiert werden. Der hochwertige, aus einem Stück gefräste, Aluminiumrahmen ist matt schwarz mit einem schwarzen Frontglas oder silbern in Kombination mit einem weißen Frontglas verfügbar. So lässt sich das Smart Home Panel ideal an das Rauminterieur anpassen. Seine geringe Einbautiefe sorgt dafür, dass es sehr flach an der Wand erscheint, ohne dass dafür eine neue Unterputzdose benötigt wird.
*ab GIRA Homeserver Version 4.11 wird nur noch die Darstellung im Querformat unterstützt
YOUVI: Das All-in-One-Paket zur KNX-Haussteuerung
Im Lieferumfang ist auch das YOUVI Basic Softwarepaket enthalten. Die KNX-Software umfasst neben einer Visualisierung auch eine IP-Router- und Bus-Monitor-Software. Dank YOUVI und der integrierten KNX-Schnittstelle des Controlmicros wird die Ausführung aller Basis-Steuerungs-Aufgaben eines KNX-Smart-Homes ermöglicht, ohne dass dafür auf einen externen Server oder IP-Router zugegriffen werden muss. Mit den YOUVI Modulen kann der Funktionsumfang flexibel erweitert werden.
Einfacher Austausch des alten Panels
Die Montage des Controlmicros in die vorhandene Unterputzdose erfolgt in nur wenigen, simplen Schritten:
- Schalten Sie die Spannungsversorgung aus und entfernen Sie Ihr Merten Touch Panel 7 aus der Unterputzdose.
- Befestigen Sie die Merten Touch Panel 7-Adapterplatte an der Unterputzdose mit den zugehörigen Merten Montageschrauben.
- Befestigen Sie die vom Netzteil kommenden 24-V-Kabeladern an den Schraubklemmen (GND, 24 V) der Controlmicro Montageplatte. Verbinden Sie das KNX- und das Netzwerkkabel. Befestigen Sie die Montageplatte des Controlmicros mit den mitgelieferten Schrauben am Adapter.
- Stecken Sie das Panel auf der Montageplatte ein und befestigen Sie gegebenenfalls die Madenschrauben zur Diebstahlsicherung.
- Controlmicro Panel
- Kurzanleitungen zur Inbetriebnahme von Panel und Software
- USB-Stick: YOUVI Basic Software und Controlmicro Handbuch
- Stecker für KNX, Stromversorgung und Netzwerkanschluss
- Schrauben zur Sicherung des Panels gegen Diebstahl inkl. Werkzeug
- Adapterkabel USB Typ C auf USB Typ A
- Adapter für das Merten Touch Panel 7
- 4 Senkkopfschrauben
Aktuelle Software, Anleitungen und weitere Dokumente zum Controlmicro finden Sie in unserem Downloadbereich.
Controlmicro Ausstattung
- Intel Quad-Core-Prozessor
- eMMC-Speicher mit 64 GB
- 4 GB Arbeitsspeicher
- 8 Zoll TFT LED LCD-Panel
- Auflösung: 1200 x 1920 Pixel
- Multi-touch durch PCAP Touch-Technologie
- Breitband Stereolautsprecher
- Optimiertes Mikrofon
- WLAN/Bluetooth: 2,4 & 5 GHz/5.0
- Lüfterlose Kühlung durch Konvektion
- Integrierter CO2-Sensor
- Näherungssensor
- Hochwertiges Aluminiumgehäuse
- Diebstahlschutz
- LED-Ambientbeleuchtung
Controlmicro Anschlüsse
- USB 2.0 Typ C
- 100 Mbit-Ethernet
- KNX
- Versorgungsklemmen: 24 V DC, GND
Controlmicro Software
- Betriebssystem: Windows 10 IoT Enterprise LTSC
- YOUVI Softwarepaket Basic
Controlmicro Maße
- Größe des Panels ohne Montagekörper: 223 x 125 x 13 mm
- Passende Schalterdose zur Montage: Schrauben-Normabstand: 60 mm, Tiefe: mind. 35 mm
Controlmicro Versorgung und Verbrauch
- Versorgungsspannung: 24 V DC 2,4 A
- Maximale Leistungsaufnahme unter Volllast: 20 W
- Leistungsaufnahme im Leerlauf: 5 W, Serverbetrieb ohne LCD: 3 W
Adapterplatte für das Merten Touch Panel 7
- Abmessung (B x H x T): 195 mm x 145 mm x 1 mm
- Gewicht: 128 g
Kompatible Bedientableaus:
- Feller Home-Panel 7
- Merten Touchpanel 7 MEG6260-1007
- Schneider Electric Touch-Panel 7 MTN6260-0007
Kompatible Unterputzdosen:
- MEG6270-0003
- MTN6270-0003
- Agro 9926.90
