Ce que signifie la rencontre de la tradition et de la modernité, formant une symbiose, se manifeste dans l'exemple de Motorworld Munich. Nous vous invitons à découvrir un bâtiment riche en histoire, où sont installés 10 de nos anciens panneaux tactiles Controlmini. Ces prédécesseurs de notre modèle actuel, le Control 12, contrôlent divers secteurs de ce bâtiment fascinant à Munich.
Qu'y a-t-il derrière le monde de Motorworld
La Motorworld Munich n'est pas simplement un lieu pour les passionnés d'automobile, mais également un projet impressionnant où un bâtiment historique a été associé à des éléments modernes.
La Motorworld Group est une entreprise indépendante issue du groupe Dünkel Holding, basé à Schemmerhofen, Bade-Wurtemberg. Les origines de cette entreprise familiale remontent à l'année 1930. Aujourd'hui, la Motorworld Group développe, construit et exploite des univers dédiés à la passion automobile sur plusieurs sites en Allemagne et étend actuellement ses activités à d'autres pays européens.

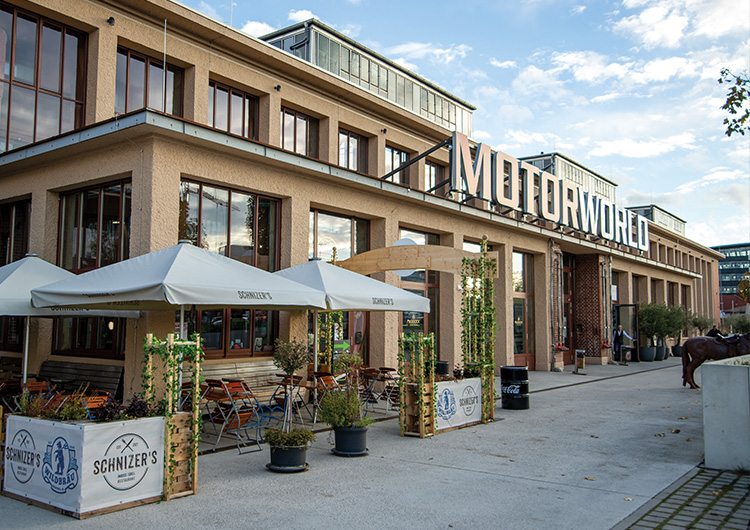

La Motorworld Munich, ouverte en 2021, s'étend sur les 75 000 mètres carrés du site de l'ancien atelier de réparation de la Deutsche Bahn à Munich-Freimann. On y trouve plus de 30 des marques automobiles les plus exclusives au monde, une multitude de prestataires de services liés à l'automobile, des ateliers spécialisés, des possibilités d'achat, 25 salles d'événements et de réunions, un hôtel quatre étoiles luxueux, une scène gastronomique animée ainsi que 111 box de stationnement en verre.

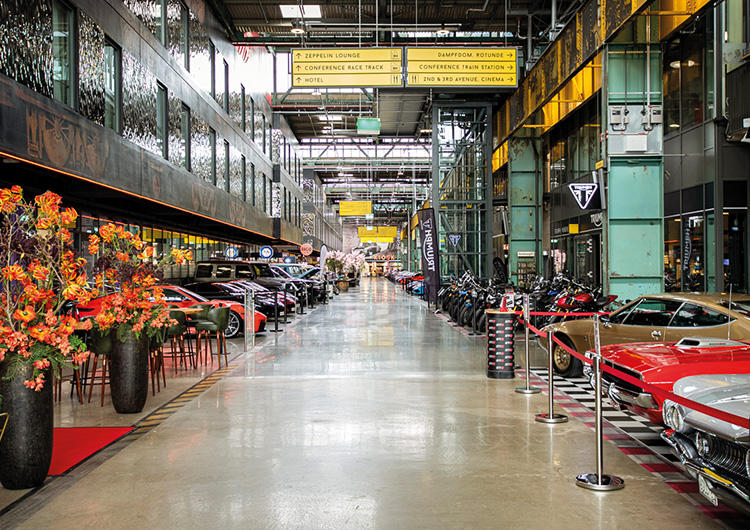

Le cœur de l'univers automobile est une impressionnante halle industrielle classée monument historique, autrefois une halle de locomotives où les trains de la Deutsche Bahn étaient entretenus et réparés.
La rénovation a créé un beau contraste entre l'ancien et le nouveau : les anciennes poutres en acier des grues d'origine qui soulevaient autrefois les locomotives sont toujours suspendues en haut, tandis qu'en bas se trouvent les espaces de location modernes et les showrooms avec de nombreux éléments en verre. Avec des dimensions imposantes de 185 mètres de long, 90 mètres de large et 18 mètres de haut, le bâtiment est l'une des plus grandes halles historiques à structure en acier autoportante en Europe.
Un chef-d'œuvre technique grâce à KNX
Cependant, ce qui est fascinant, ce n'est pas seulement le cadre historique de la halle de locomotives avec toutes ses possibilités pour les visiteurs, mais aussi la technologie qui permet de maintenir en marche quotidienne l'ensemble du projet dans toutes ses dimensions. C'est là que PEAKnx, en collaboration avec Claus Heinemann Elektroanlagen GmbH d'Unterföhring, entre en jeu. La société Heinemann, avec ses plus de 500 employés, possède une expérience de longue date dans les grands projets KNX et a remporté le projet de manière classique par un appel d'offres dans le domaine électrique. Avant le début des travaux proprement dits, des descriptions fonctionnelles des différents espaces de location et des zones d'événements ont été élaborées en collaboration avec les planificateurs, les propriétaires et les locataires.
Pendant la phase de construction de deux ans, au cours de laquelle la zone générale a d'abord été construite, suivie progressivement par l'ajout des espaces de location, l'entreprise a pris en charge, avec une équipe pouvant aller jusqu'à 95 employés, tous les travaux électriques intérieurs et extérieurs. Sous la direction de Matthias Reinhold, 10 de nos panneaux tactiles KNX Controlmini ont été intégrés dans le cadre du projet KNX. La topologie KNX de Motorworld repose sur un réseau IP - via une paire torsadée, elle se déploie ensuite dans les différents espaces de location ainsi que les zones d'événements - et est basée sur un seul fichier de projet.

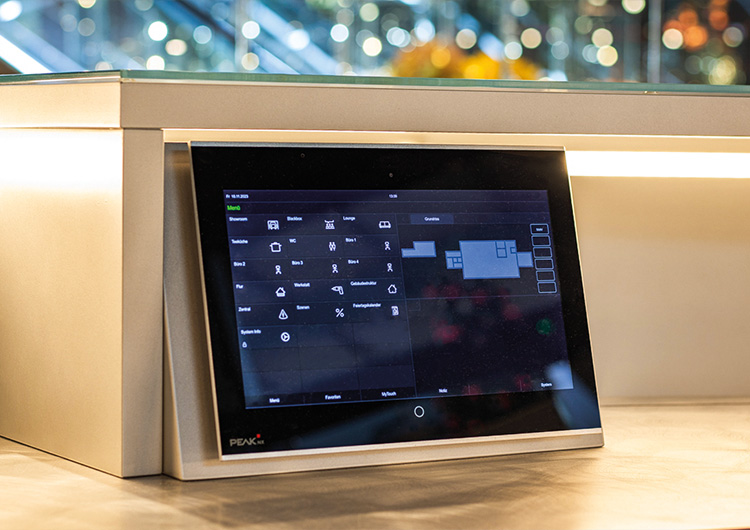

L'intégrateur système Heinemann mise sur le Controlmini dans le monde de l'automobile.
La société Claus Heinemann Elektroanlagen GmbH a découvert nos produits lors du salon Light + Building. Ce qui a convaincu, ce sont surtout la qualité de fabrication, les fonctionnalités et la fiabilité. Depuis lors, l'entreprise utilise nos panneaux tactiles dans presque tous ses projets commerciaux, y compris dans le Motorworld :
Deux de nos Controlmini, avec un Gira HomeServer en arrière-plan, contrôlent seuls tous les espaces publics généraux de Motorworld tels que les espaces événementiels, les couloirs, les salles de conférence ainsi que l'emplacement de l'événement Dampfdom, où l'un des panneaux est situé dans la zone des coulisses.

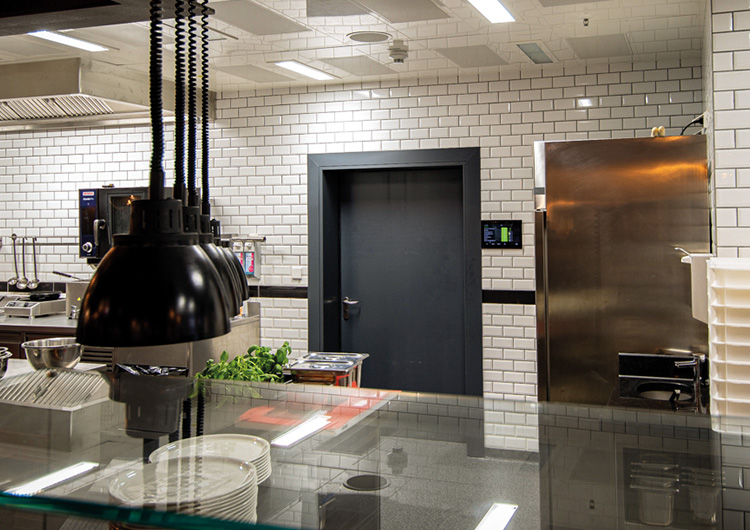

En outre, il existe divers espaces utilisés par des constructeurs automobiles de renom tels que Mercedes-AMG ou BMW, d'autres fournisseurs de grandes marques automobiles comme Maserati, McLaren ou Bugatti, ainsi que les restaurants et l'hôtel Ameron. Chaque espace loué est contrôlé par une topologie réseau autonome composée de Controlmini avec Gira HomeServer. Les panneaux se trouvent, entre autres, dans la zone du restaurant dans la front-kitchen area, dans la simulation de course, aux stands où les voitures sont présentées, dans la zone du comptoir et dans l'arrière-bureau de l'hôtel.
Un panneau est installé dans la partie publique de la zone événementielle, dans un ancien boîtier de commutation de 50 x 30 cm, qui ressemble, avec son éclairage LED, à un ancien tableau de commutation de la vieille ligne de chemin de fer.
Les professionnels au service des professionnels - Comment le TecTool élargit la gamme de fonctionnalités
Un autre avantage en faveur de l'utilisation de nos Controlminis dans le monde de l'automobile : les panneaux sont également équipés du TecTool, développé par notre partenaire TecSupport pour la surveillance des dispositifs et des pannes, offrant des fonctionnalités supplémentaires. À la Motorworld, par exemple, les blocs logiques de TecSupport sont utilisés en cas de dysfonctionnement imprévu, lorsque la connexion au panneau ne peut plus être établie. Via le HomeServer, il est possible de vérifier si tous les panneaux sont toujours accessibles. En cas contraire, un mécanisme verrouille les panneaux. En utilisant le TecTool, des messages d'erreur peuvent être affichés dans de tels cas, et, si souhaité, également un fichier audio en complément du message d'erreur, bloquant les touches de menu et les gestes de balayage jusqu'à ce que la panne soit résolue. Le verrouillage des gestes de balayage et du bouton d'accueil garantit que l'utilisateur reste sur la visualisation à laquelle il a accès, évitant ainsi des modifications involontaires dans les paramètres système qui pourraient éventuellement nécessiter des frais de réparation. La combinaison unique de nos panneaux tactiles avec le TecTool, ainsi que leur conception plate, leur qualité haut de gamme et leur fonctionnement continu sans problème, ont été déterminants pour l'utilisation de nos panneaux dans la Motorworld et facilitent le travail quotidien sur place.
Technologie sur mesure pour des exigences élevées

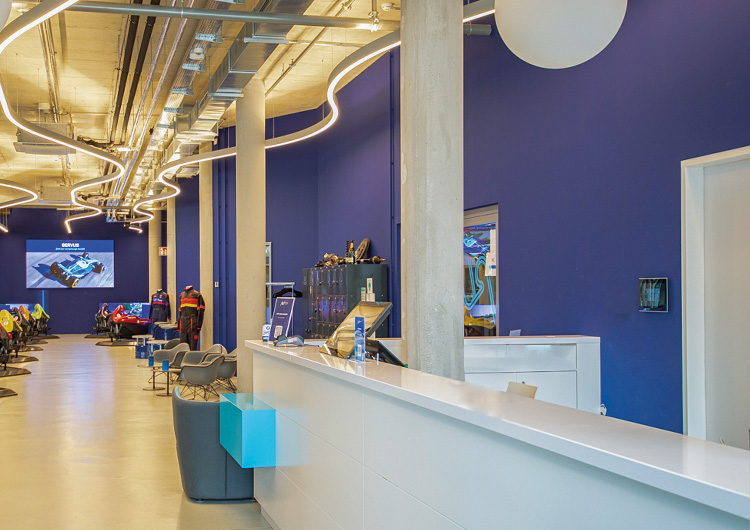

Bien que des défis aient émergé lors de la mise en œuvre de ce grand projet, ils ont été relevés avec brio : l'équipe de construction a réussi à installer 12 000 mètres de câble KNX sur des surfaces de grande envergure, répartis sur 28 lignes KNX. Les concepts et les visions individuelles de chaque locataire ont été pris en compte et installés techniquement en conséquence. Les visualisations des panneaux ont été optimisées spécifiquement pour chaque utilisateur. En effet, chaque espace loué est techniquement configuré de manière différente et est principalement contrôlé par des scénarios et des logiques qui sont activés en fonction des heures d'ouverture. Par exemple, dans une zone se trouve la racing lounge de Racing Unleashed, équipée de 15 simulateurs de course avec châssis mobiles, où des courses internationales sont disputées. Lors de la séquence de démarrage, l'éclairage général clignote de manière synchronisée, comme un feu de signalisation de Formule 1 réel.

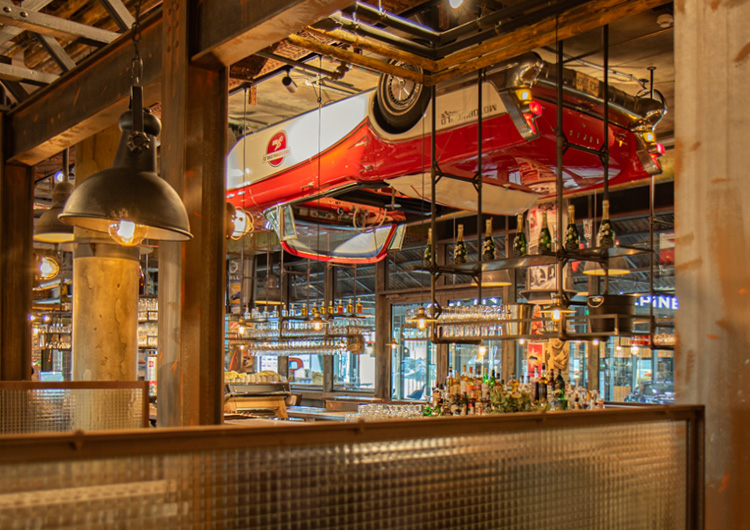

Dans les zones de restaurant, les logiques d'éclairage sont adaptées aux heures d'ouverture, à l'ensoleillement, aux services de buffet, du déjeuner ou du dîner, entre autres. Sur toutes les surfaces, un éclairage DALI est généralement utilisé, sauf dans la zone du restaurant où l'éclairage apporté par les locataires a été pris en compte. Par exemple, dans le Motorworld Inn, une voiture illuminée est suspendue au plafond.
Une commande conviviale via panneau, application ou tablette.
Presque tous les utilisateurs peuvent accéder à l'interface via des modules d'accès à distance et ainsi prendre le contrôle de leurs zones respectives via un smartphone ou une tablette.
Un détecteur de présence déclenche l'éclairage de base le matin, active les scènes matinales et commute entre les scènes. Dans le Dampfdom, cela fonctionne avec un bouton à l'entrée qui démarre l'éclairage de base ainsi que la scène d'entrée. Une fois que la scène d'entrée a été activée, le bouton est désactivé, afin d'éviter toute manipulation non planifiée pendant un événement. Plus de 95 % de l'opération se fait manuellement via les panneaux ou des minuteries déclenchées par le panneau.
Toujours prêt : une technologie de conférence adaptée et un grand spectacle lumineux dans le Dampfdom
Pour la technologie média dans la salle de conférence, il existe des interfaces de KNX vers Crestron. Avec les systèmes Crestron, les utilisateurs peuvent contrôler la technologie dans la salle de conférence via un panneau tactile de table, et démarrer des projecteurs, téléviseurs ou écrans, y compris les scènes. L'éclairage est également contrôlé via l'interface KNX-Crestron. Par exemple, lors de l'utilisation du projecteur ou du téléviseur, la première rangée de lumières est complètement atténuée pour éviter les reflets..

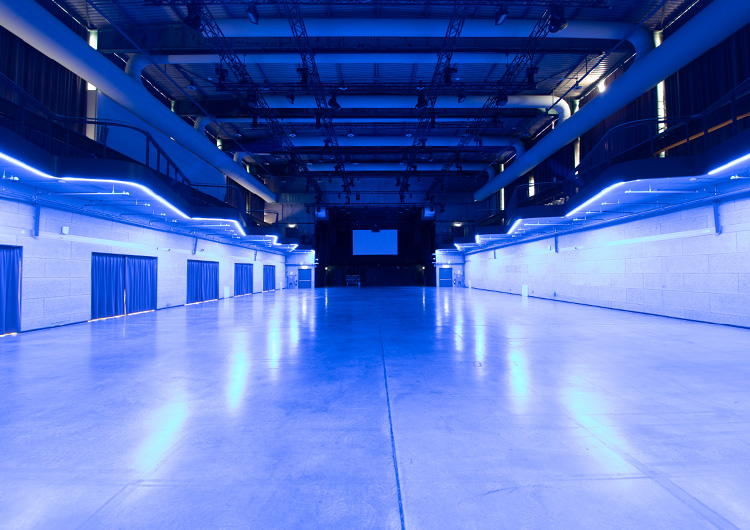

En plus des interfaces Crestron, il y a également des interfaces DMX dans la topologie KNX, nécessaires pour la zone de la scène dans le Dampfdom. Par exemple, lors d'un événement où un light jockey externe est loué avec sa propre console DMX, il peut se connecter à la passerelle DMX via une prise et ainsi contrôler l'éclairage général ou les rideaux qui fonctionnent normalement via KNX, sans avoir à utiliser séparément le panneau situé dans la zone des coulisses.
En mode normal de la salle d'événements sans light jockey externe, les rideaux sont contrôlés via le bouton de volet roulant dans la visualisation. De plus, en plus de l'éclairage général, d'autres scènes telles que l'éclairage d'effet RGB sous les balcons peuvent être réglées via KNX.
Une succès story dans un écrin historico-moderne
La Motorworld Munich n'est pas seulement un lieu de rencontre pour les passionnés d'automobile, mais aussi un exemple exceptionnel de la façon dont les bâtiments historiques peuvent former une symbiose avec la technologie la plus moderne. Avec l'infrastructure KNX complexe, le contrôle DMX intégré et une intégration intelligente des différents systèmes, d'une part, un chef-d'œuvre de l'automatisation du bâtiment a été réalisé, et d'autre part, un monde d'expérience unique pour les visiteurs a été créé.
Bien que la Motorworld soit un projet clôturé dans l'ensemble, pour l'intégrateur, c'est une histoire continue, car même après coup, le service client est régulièrement sollicité : que ce soit pour des extensions telles que l'éclairage, des mises à niveau de fonctionnalités, la formation de nouveaux employés dans les zones louées, ou des ajustements d'éclairage ou d'autres fonctions.
Nous sommes impatients de voir davantage de nos panneaux tactiles être utilisés à l'avenir dans la Motorworld.
