À Hohwacht, petit village situé sur la côte de la mer Baltique en Allemagne, se trouve la maison de vacances « Sansibar »,d'environ 120 mètres carrés, offrant une vue sur la réserve naturelle du « Sehlendorfer Binnensee ». Cette maison se distingue non seulement par son architecture moderne et son ameublement chic, mais aussi par une impressionnante installation KNX. Nous présentons les nombreuses possibilités de contrôle offertes pour des vacances confortables dans cette maison individuelle et ultramoderne, grâce à la visualisation YOUVI de PEAKnx ainsi qu'aux boutons KNX installés.
Une maison de vacances intelligente qui ne laisse aucun désir inassouvi
L'installation KNX étendue dans la maison de vacances 'Sansibar' va bien au-delà du simple contrôle de l'éclairage. Du contrôle solaire et de la climatisation aux détecteurs de présence, en passant par une infrastructure de sécurité complète, un système audio multiroom, l'intégration du sauna et du jacuzzi extérieur, jusqu'au garage avec borne de recharge et au home cinéma prévu - cette élégante maison de vacances offre aux invités depuis le passage à l'année 2022/2023 un confort de vie inégalé grâce à cette installation intelligente.
Lors de la mise en œuvre du projet de construction neuve, l'entreprise TECDESIGN Elektronik GmbHattaché une grande importance à ne pas dépendre d'un seul fabricant, mais à offrir une variété de possibilités de combinaison en matière de contrôle. C'est pourquoi, dès la phase de planification, le choix s'est porté sur un système de contrôle de bâtiment basé sur KNX, permettant d'intégrer une large gamme de fabricants. Un mélange de fabricants tels que ABB, Gira, Theben et PEAKnx a été soigneusement sélectionné afin de trouver les meilleures solutions techniques et esthétiques pour chaque application spécifique.
Lors de la recherche d'un panneau de commande pour la propriété, le design, la fonctionnalité ainsi qu'un rapport qualité-prix approprié étaient prioritaires. De plus, il était important pour les propriétaires que même les utilisateurs moins expérimentés techniquement puissent manipuler le panneau tactile et la visualisation, ce qui nécessite à la fois une facilité d'utilisation intuitive et une structuration claire de la visualisation. Pour les clients, un panneau tactile offre également l'avantage de pouvoir commencer à contrôler la maison de vacances intelligente directement depuis l'appareil et de profiter de leurs vacances sans avoir à télécharger et configurer une application. Autres aspects importants étaient la large gamme de fonctions, la durabilité ainsi que des mises à jour régulières et des possibilités d'extension, mais aussi la capacité de bloquer certaines fonctions. Le choix s'est finalement porté sur le panneau tactile Controlpro de PEAKnx dans sa version intermédiaire.

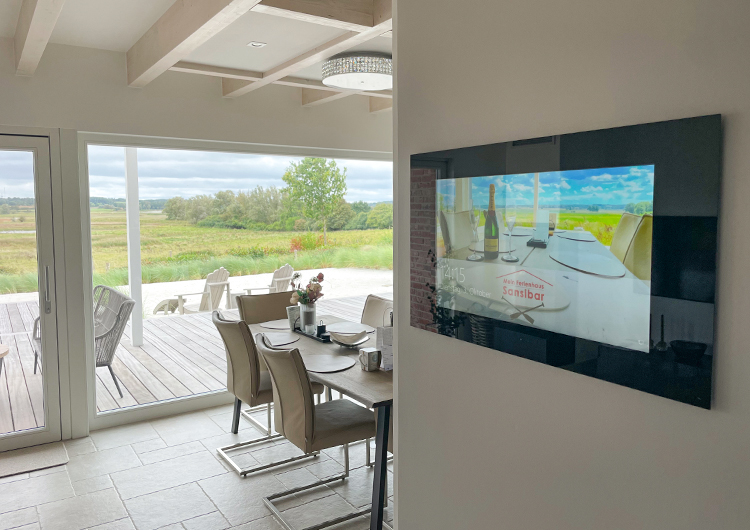

Le Controlpro avec la visualisation YOUVI s'intègre parfaitement à l'ambiance moderne et à la conception ouverte de l'espace de la maison de vacances. Il est situé de manière centrale dans la transition entre le salon et la salle à manger ouverts au rez-de-chaussée. Deux chambres à coucher, une salle de bains, des toilettes invités et la zone extérieure avec une généreuse terrasse en bangkirai, un jacuzzi extérieur et du vrai sable étalé pour recréer une ambiance de plage locale sont également présents à cet étage. À l'étage supérieur, il y a une galerie moderne, une autre grande salle de bains avec baignoire à remous, ainsi que le sauna et deux balcons.
Planification intelligente de l'installation KNX pour un contrôle efficace du bâtiment
En raison du nombre élevé de participants au bus pour un objet de cette taille, une importance particulière a été accordée dès le départ à une structuration organisée du projet KNX. Tous les espaces physiques ont été systématiquement représentés comme des pièces individuelles dans le projet KNX, organisés par rez-de-chaussée, étage supérieur et espace extérieur incluant le garage. En conséquence, la répartition du bus a été mise en œuvre de manière exemplaire : deux zones avec un total de cinq lignes (une par étage ainsi qu'une ligne distincte pour l'extérieur, une autre pour les dispositifs de sécurité installés ainsi que la ligne de base). Cela permet de réduire le risque de panne et d'équilibrer la charge du bus, entre autres. Les nombreux rubans RGBW intégrés dans la maison assurent toujours un éclairage d'ambiance approprié et sont contrôlés de manière centralisée via des actionneurs LED dédiés de MDT.

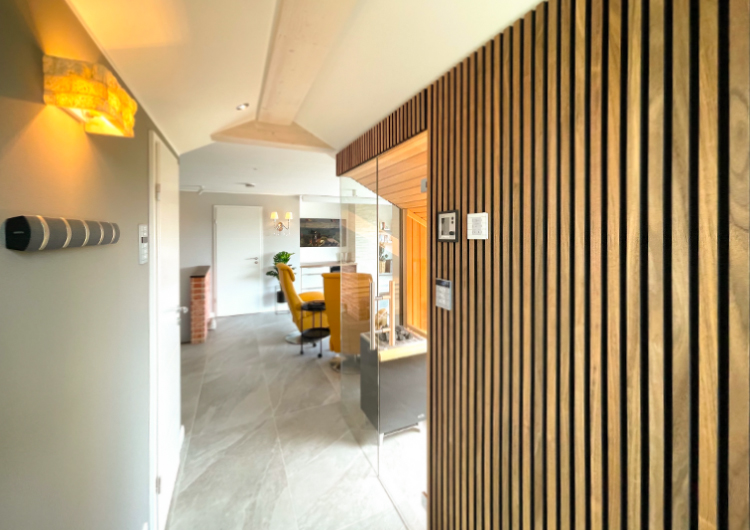

Pour l'instant, le sauna est simplement intégré de manière passive dans le système bus : le statut du poêle, l'éclairage RGBW et le contrôle de la musique peuvent déjà être consultés ou contrôlés. Une intégration complète dans le système KNX serait facilement réalisable avec un module KNX du fabricant EOS. Par exemple, la scène « séance de sauna » ouvre le volet roulant de la fenêtre de toit Velux intégrée au sauna pour une vue imprenable sur la réserve naturelle pendant la séance de sauna, tout en activant un changement d'ambiance colorée de l'éclairage RGBW et la musique d'ambiance appropriée. Un gain de confort par excellence.

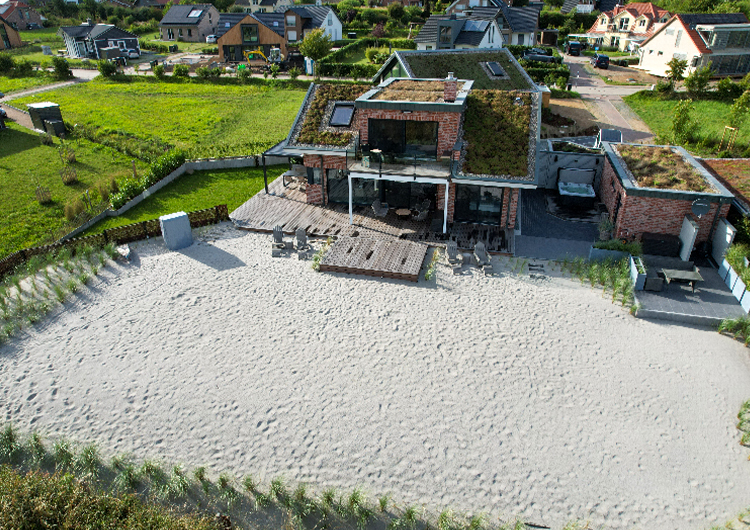

Pour des raisons de clarté, la zone extérieure a été divisée en différentes zones : différents espaces de jardin, terrasse, garage et abri, où se trouve une quatrième sous-distribution, couvrant l'ensemble de la ligne extérieure.
Convivialité maximale pour les clients et les propriétaires
Tout ce qui était techniquement réalisable et pouvait améliorer le confort des clients en vacances a été intégré via le bus KNX : presque tous les éclairages et de nombreux prises électriques, tous les volets roulants, la pompe à chaleur géothermique moderne avec fonction de refroidissement et régulation individuelle de chaque pièce ainsi que le système audio multiroom Sonos. Même le jacuzzi extérieur est intégré, de sorte que, si nécessaire, le remplissage automatique en eau fraîche avec surveillance du niveau d'eau ou même un remplacement complet de l'eau et l'alimentation électrique du jacuzzi peuvent être facilement contrôlés par le système bus. YOUVI affiche également l'état de l'eau (surveillance du pH et du redox avec régulation automatique) du jacuzzi via un widget web sur la page de tableau de bord. Même la porte de garage Hörmann est entièrement intégrée dans le système via le module bus du fabricant.

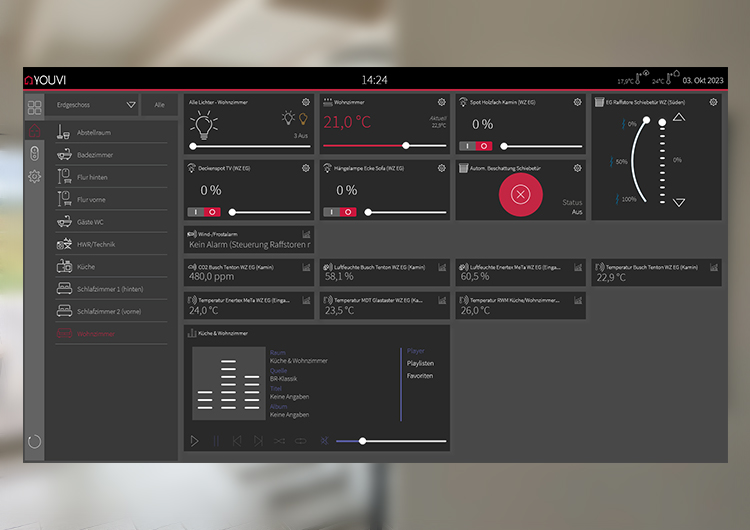

Tant via YOUVI que par le biais des boutons KNX, presque toutes ces fonctions étendues de la maison peuvent être représentées et contrôlées. Afin que les différents clients en vacances puissent s'y retrouver facilement, l'opération des nombreuses fonctions via YOUVI ainsi que l'utilisation des boutons pour les volets roulants, la température, l'éclairage ou les scénarios ont été clairement structurées et uniformément mises en œuvre. C'est pourquoi des boutons en verre séparés de MDT ont également été utilisés pour le système audio multiroom, qui servent exclusivement au contrôle de la musique dans la maison.
Le mix idéal : sécurité et confort
Afin d'optimiser au maximum l'utilisation des capteurs intégrés, les contacts de détection intégrés de manière transparente dans les cadres de fenêtres/portes ne sont pas seulement utilisés pour le système d'alarme anti-intrusion réalisé via le système bus, mais servent également à certaines fonctions de confort telles qu'une fonction de ventilation automatique qui soulève automatiquement les volets roulants respectifs de quelques centimètres lorsque les fenêtres sont entrouvertes. Tous les contacts de détection sont évalués via des modules de sécurité supervisés par sabotage d'ABB dans une ligne de bus distincte (KNX Secure). Les détecteurs de présence encastrés au plafond de GIRA régulent l'éclairage en mode non-armé du système, mais passent en mode de détection lorsque le système d'alarme est activé, servant alors équivalent à des détecteurs d'intrusion supplémentaires.
De plus, chaque pièce est équipée de détecteurs de fumée entièrement intégrés au bus de Gira, qui peuvent tous être évalués individuellement. Cela permet, entre autres, d'afficher les paramètres les plus importants tels que les valeurs de température ainsi que les états et les notifications d'erreur via YOUVI.
De plus, une alarme incendie, bien au-delà de la simple alarme traditionnelle, a été mise en place : selon que la maison est occupée ou non, les volets roulants sont ouverts et des annonces d'avertissement Sonos sont lancées, ainsi que l'allumage des lumières pour éclairer les voies d'évacuation dans toutes les zones. De plus, des e-mails et des notifications push sont envoyés.
Les caméras réseau Axis installées à l'extérieur de la maison de vacances ne servent pas seulement à la surveillance vidéo et donc à dissuader les cambrioleurs ou à prévenir le vandalisme, mais elles envoient également des événements via https lorsqu'un mouvement/objet est détecté (fonctions d'analyse via apprentissage profond) à YOUVI, permettant ainsi, en plus des capteurs de mouvement, un contrôle intelligent de l'éclairage extérieur.
Intelligent et autonome
La maison de vacances intelligente sait, grâce aux nombreux capteurs, si des personnes se trouvent à l'intérieur ou non. Cette information est utilisée pour réduire encore la consommation d'électricité et, si nécessaire, pour contrôler différemment le fonctionnement de la pompe de circulation du chauffage, certains éclairages d'ambiance ainsi que l'éclairage extérieur. Grâce aux compteurs intelligents, la consommation totale d'électricité de la maison peut également être consultée dans YOUVI, et les consommations électriques des différents circuits d'éclairage peuvent également être évaluées grâce à la mesure de la puissance active des actionneurs de gradation de MDT. La « smart living » est également favorisée par le contrôle de la vitesse de gradation de l'éclairage en fonction de l'heure de la journée. La lumière est gradée plus lentement la nuit que pendant la journée, afin que les yeux puissent mieux s'habituer aux changements de luminosité.
À certains endroits de la maison, une surveillance des fuites est également installée. Par exemple, des détecteurs d'eau KNX de la société Elsner sont placés à côté du lave-linge et sous le lave-vaisselle. Ceux-ci sont également connectés au système d'alarme anti-intrusion en tant que détecteurs techniques. En cas de détection d'une fuite potentielle, des logiques sont programmées dans YOUVI pour jouer des annonces d'avertissement via le système SONOS et simultanément fermer la vanne principale d'eau via une vanne motorisée. La maison réagit de manière totalement autonome dans un tel cas : les résidents sont également informés via YOUVI et des messages sont envoyés sur le panneau et les écrans des boutons KNX dans la maison. De plus, les propriétaires sont alertés par e-mail/notification push sur leur téléphone portable.
Aussi, la station de relevage d'eaux usées, exigée par la réglementation de construction, est surveillée par le système bus. Les erreurs sont également signalées au système et la maison prend elle-même les mesures nécessaires pour corriger ou signaler le problème.
Projets futurs dans la maison « Sansibar »
Un grand avantage de KNX et YOUVI est également la possibilité d'intégrer ultérieurement diverses autres fonctions à tout moment. Beaucoup des fonctionnalités utilisées aujourd'hui n'étaient pas initialement prévues, mais ont été ajoutées progressivement par la suite.

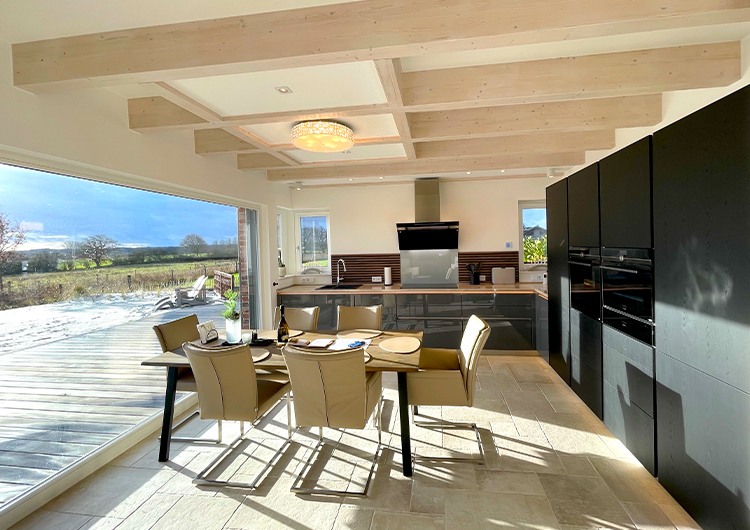

Il y a de nombreux projets pour l'avenir : par exemple, les appareils électroménagers tels que le four, le cuiseur vapeur, la table de cuisson à induction et la machine à laver devraient être intégrés au système intelligent. Par exemple, une fonction de notification pour la minuterie : si la minuterie du four est programmée et que la cuisine est quittée temporairement, le détecteur de présence doit signaler l'absence via un module complémentaire et lancer une annonce sur les haut-parleurs Sonos.
Avec l'intégration ultérieure de l'API Samsung pour la télévision, il sera possible d'allumer la télévision ou de déclencher une scène à l'aide de boutons dans le salon. En fonction de l'ensoleillement, les stores vénitiens devraient descendre ou l'éclairage devrait être tamisé le soir, avec de la musique d'ambiance activée. De telles scènes peuvent être créées ultérieurement via l'éditeur de logique YOUVI, qui réagit et envoie une commande http à la télévision via l'API Samsung, tandis que la commande BUS correspondante est envoyée via le bouton KNX.
De plus, il est prévu d'installer un projecteur pour le home cinéma dans la galerie à l'étage. Lorsque la scène "Cinéma" sera activée, l'écran, les stores, l'éclairage, une annonce Sonos ainsi que les bandeaux LED et le système audio seront contrôlés.
À une date ultérieure, le sauna sera entièrement contrôlé par un module bus, y compris les radiateurs infrarouges du fabricant EOS, pour pouvoir utiliser l'espace comme un sauna traditionnel ou comme une cabine infrarouge.
Pour les plantes situées à l'extérieur à côté du sable étalé, il est prévu d'avoir des options d'arrosage via un système Gardena, qui sera intégré via l'éditeur de logique YOUVI.
Ainsi, toutes les possibilités restent ouvertes pour l'avenir et le projet continue d'évoluer. Il reste à voir si et quand la faisabilité technique sera atteinte..
Conclusion : Des clients et des propriétaires entièrement satisfaits
Après plus d'un an de location de vacances, les retours des clients de la maison de vacances intelligente 'Sansibar' ont été jusqu'à présent très positifs. Tous ont su utiliser avec facilité le système de contrôle intelligent dans le bâtiment et ont été impressionnés par les nombreuses fonctionnalités ainsi que le confort associé. Sur place, les clients bénéficient de tout ce qui contribue à des vacances détendues et reposantes. Dans un dossier électronique de la maison, les clients peuvent toujours en apprendre davantage sur les fonctionnalités intelligentes de la maison.
