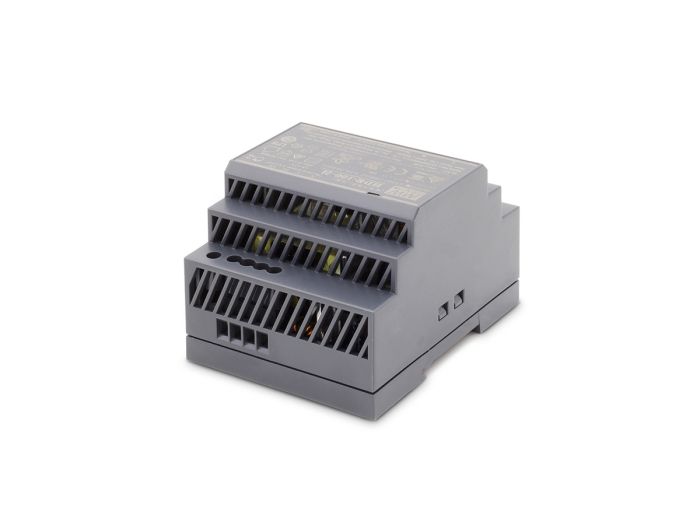

Controlpro alimentation rail DIN 92W/24V
Ce bloc d'alimentation certifié pour rail AC-DC avec tension de sortie de 24 V se distingue grâce à sa construction fine. Le bloc d'alimentation testé peut être monté directement sur un rail DIN et est protégé contre les surcharges, les courts-circuits et les surtensions. Il a une faible puissance à vide et est donc bien adapté à une utilisation dans le secteur domestique et commercial.
Attention : Ce bloc d'alimentation ne doit être utilisé que pour les Controlpros avec une alimentation de 19-24 V (numéro de série à partir de PNX11-20001-000405, PNX11-20002-000286, PNX11-20003-000286 ascendant). Vous trouverez ici le bloc d'alimentation de la version précédente de Controlpro (15 V).
Performances élevées, design ultra fin
Ce bloc d'alimentation de 100 W AC-DC offre de hautes performances dans un espace réduit : Grâce à sa construction fine de 4TE (L x H x P = 70 x 90 x 54,5 mm), il peut également être utilisé pour des profondeurs d'installation faibles ou pour une installation fixe dans une boîte de distribution. Pour garantir un fonctionnement sans faille, la longueur de câble entre l'alimentation en tension et le panneau doit être 10 mètres maximum. Le bloc d'alimentation est fixé directement sur un rail DIN TS-35 (7,5 ou 15 mm). Un voyant LED indique que l'appareil est en fonctionnement.
Robuste et économe
Adapté à le Controlpro, le bloc d'alimentation se transforme en 24 V DC (3,83 A) avec une consommation à vide inférieure à 0,3 W. De plus, le bloc d'alimentation dispose d'une classe de protection II et d'une plage de température d'exploitation de -30°C à +70°C. La sécurité est assurée par la conception fermée, les bornes à vis protégées au toucher et la protection contre les surcharges par courant constant. Il est également protégé contre les courts-circuits et les surtensions. Le bloc d'alimentation est utilisé, par exemple, dans la domotique dans le secteur résidentiel et commercial.
- Tension de sortie : 24 V DC, réglable : 24 - 25,5 V DC
- Puissance de courant nominal : 3,83 A
- Tension d'entrée : Entrée universelle : 85-264 V AC
- Puissance nominale : 92 W
- Pertes à vide : <0,3 W
- Efficacité : 90 %
- Dimensions (l x H x P) : 70 x 90 x 54,5 mm (4 TE)
- Format : rails DIN TS-35 (7,5 ou 15 mm)
- Poids net : 260 g
- Température (en fonctionnement) : -30 à +70°°C (sous convection libre)
- Température (stockage) : -40 à +85°°C
- Humidité relative de l'air (en fonctionnement) : 20 – 90 % (sans condensation)
- Humidité relative de l'air (stockage) : 10 – 95 % (sans condensation)
- Directives applicables : EN55032 : classe B, EN61000-3-2: classe A, EN61000-3-3, EN61000-4-2, -3, -4, -5, -6, -8, -11 IEC60950-1 (répond aux exigences LPS), UL508, UL60950-1, EN61558-2-16
- Protection contre la sous-tension, le court-circuit, la surcharge
- Classe de protection II
- Application : Commande de bâtiment, commande industrielle, automatisation industrielle, commande domotique
